DDX-06型多點線束測試儀(系統版)

關鍵詞：多點線束，系統管理

DDX-06型多點線束測試儀(系統版)線束導通檢測臺廣泛應用于各種線束的導通、短路、斷路、錯位檢測，鎖片存在、到位檢測，氣密性檢測，端子垂直度檢測，電阻、二極管有無錯裝、漏裝檢測，繼電器盒檢測等。

一、主要性能特點：

軟件系統:獲得軟件著作權

功能介紹:本系統主要用于檢測線束中的斷路、短路、錯位,以及護套的氣密性二次鎖的存在與到位,以及氣囊件的功能檢測，同時可以測試線上電阻二極管等附件。主要應用于汽車線束檢測、飛機控制系統、 動車控制系統，以及家電行業冰箱洗衣機。

對比其他產品的優勢:

1．可快速創建連接器，可任意放大縮小，可任意拖動，不需要手動繪制圖片，-鍵自動生成。市面上其他產品:通過畫圖軟件畫連接器，或者圖牌入的方式，不能任意拖動，不能任意縮放。

2．支持回路表導入功能，可以根據客戶提供的下線表一次導入回路表, 線號顏色(根據客戶需求定制)

3．快速尋點，腳位自動編號,點自動跳轉，語音播報實際腳位，一人就能輕松完成探點工作，快速高效。

4．支持多用戶權限管理，可以設置權限配置。

5．多功能掃碼測試，支持掃碼重復報警，掃碼記錄報警

6．支持多段程序測試，且測試順序可以任意配置

7．自學習功能，智能錯誤提示,對于異常模塊可以快速定位到問題點

8．系統提供鏈接器庫管理，在系統上模塊只需創建一次,所有項目共同使用。無需重新探點，重新繪圖。

9．靈活的打印功能，支持多種不同品牌打印機，打印參數設置方便快捷。

10．精準的電阻測試功能，120歐姆準確測試，同時支持多腳位并聯1 20歐姆電阻快速解決錯配問題。

11．二次鎖，氣密部件同步檢測快速穩定

12．系統可以對接客戶MES系統(定制)

二、主要技術參數：

三、結構組成

一．臺架:常規的有斜面式、平面式、L型、H型，可根據客戶要求定制

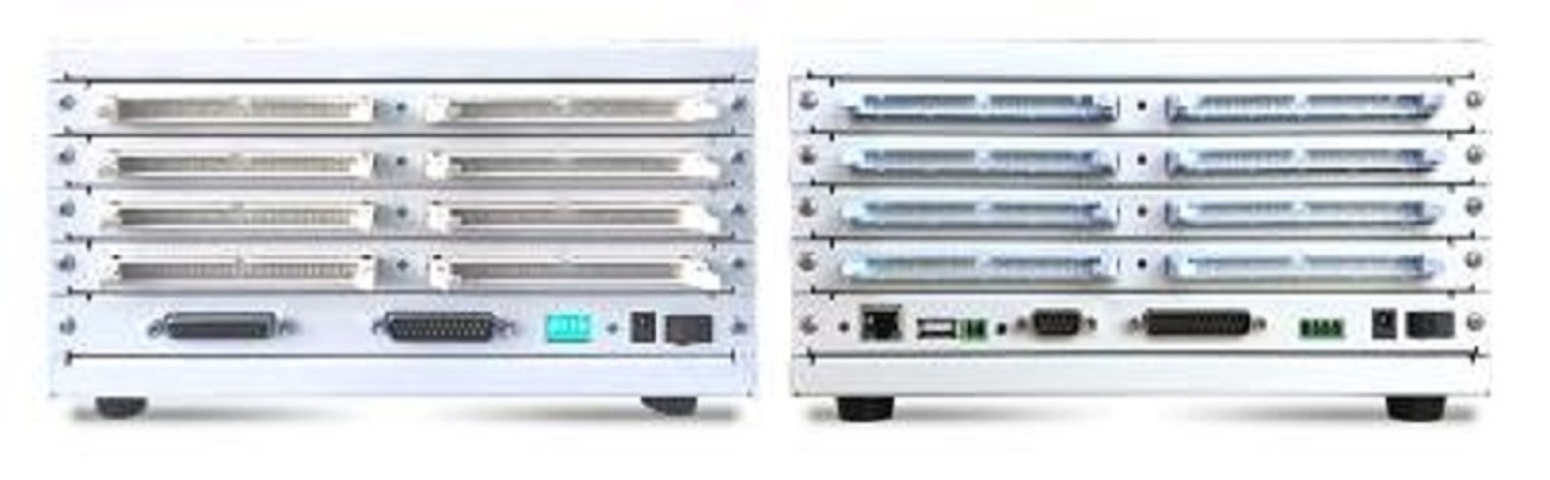

二．導通測試儀:主機+從機的方式，點位可無限擴展，更靈活,性價比更高。測試信號穩定,受點數多少影響，大線-樣可以快速穩定的測試。

三．電腦主機、示器掃描槍、打印機等

四．測試模塊和蓋板

五．電氣組件

儀器配件

測試模塊:

1．氣動模塊:①主體部分由多層電木和POM組成,電木表面為防火面料,防劃防污。測試探針有鍍金臺階針和螺紋針可供選擇,使用壽命在10萬

次左右，下面安裝有控制電路,控制電路具有防沖擊保護,電磁閥和氣缸均為特殊定制，整體工藝和使用壽命都有保證。

②能進行垂直度、二次鎖、防呆檢測

2．氣密模塊:①主體部分由夠層電木和POM組成,電木表面為防火面料,防劃防污。腔體使用鋁腔或者銅腔,極大的保證對插精度和氣密性。測

試探針有鍍金臺階針和螺紋針可供選擇，使用壽命在10萬次左右，下面安裝有控制電路,控制電路具有防沖擊保護，電磁閥和氣缸均為特殊定

制，整體工藝和使用壽命都有保證。

②能進行垂直度、二次鎖、氣密性、防呆檢測

3．滑道模塊:主要由滑道治具和POM組成，測試探針有鍍金臺階針和螺紋針和一體針可供選擇，使用壽命在10萬次左右

4．手動模塊:主體部分為POM材質，固定結構有鉤子和卡扣可供選擇,鉤子又分為手動鉤子和可拔插鉤子。測試探針有鍍金臺階針和螺紋針和一體針可供選擇，使用壽命在10萬次左右
