CZKF-1000型超級輪式石英真空封管機

一、系統簡介

CZKF-1000型超級輪式石英管焊接設備系統主要大管徑的石英管封口，其系統包含氫氧焰熔封機、玻璃管臥式封管機床、立式封管機、真空機組等其他附件。標準化定制的精密石英管接頭保證與石英管精確匹配，確保石英管的密封性，完成真空封管。超級石英管焊接設備系統是一款專為石英管精密焊接研發的一體化智能裝備，整合了先進的焊接工藝、自動化控制技術與安全防護體系，打破傳統人工焊接與普通設備的局限，實現石英管焊接的高精度、高效率、高穩定性與高安全性，廣泛適配半導體、光伏、實驗室、醫療器械等高端領域?qū)κ⒐苓B接的嚴苛要求，是石英制品加工環節中不可或缺的核心生產設備。

三、適用領域

1、超級石英管焊接設備系統憑借其高精度、高穩定性與廣泛兼容性，已廣泛應用于多個高端領域，成為石英制品加工的核心裝備：

2、半導體行業：用于石英爐管、石英舟、晶圓載體等部件的焊接與密封，保障半導體生產過程中的耐腐蝕、耐高溫、同源潔凈環境，適配垂直梯度溫度凝固法（VGF）、VB法生長砷化鎵和磷化銦等體單晶生產需求。

3、光伏行業：適配石英舟、石英舟托等光伏組件的自動化焊接，提升光伏產品的穩定性與使用壽命，助力光伏產業規模化生產。

4、實驗室與科研領域：用于實驗室石英反應管、石英樣品管的焊接與真空封口，滿足無氧無水樣品保存、材料合成等科研需求，適配各類實驗爐的石英部件加工。

5、 醫療器械領域：用于醫療石英導管、石英傳感器等精密部件的焊接，滿足醫

療產品的高潔凈度、高精度要求。

6、 其他領域：還可應用于航空航天、新材料研發、化工等領域，適配石英管、

石英器件的精密焊接與密封處理。

二、產品特點

1、石英管壁和內置石英柱高溫熔接或拉絲石英管封口方式都可，大管徑適合推薦使用加內塞封口的方式；

2、動密封自動旋轉、操作簡單，受熱均勻。

3、預留標準快捷接口，方便連接真空系統，及石英管安裝固定。

4、結構緊湊，精密設計，體積小巧，操作方便。

5、操作方便，即學即用，安全可靠。

三、主要技術參數

1、可配置工位數：4個

2、真空漏率：2x10-11 Pa?m3/S

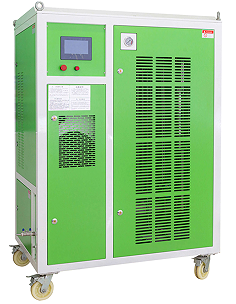

3、采用最新電解水技術產生氫氧火焰，產氣量(升/時)： 0-11000（0-100%無極可調）氫氧火焰最高溫度≥3000℃ , 功率≤ 30KW；

備氣壓保護：當壓力達到0.3Mpa的時候，設備會自動停止產氣，低于0.08Mpa時設備自動恢復產氣；

5、設備配備：火焰槍自帶阻火器、管道上配備阻火器、機器內部有濕式防回火系統、壓力控制、泄壓系統等安全防護裝置。全力保障設備使用的安全性；

6、顯示方式：圖形化顯示機器運行狀態，設備故障報警、故障解決方案均顯示在屏幕上，導航式設備操作步驟提示

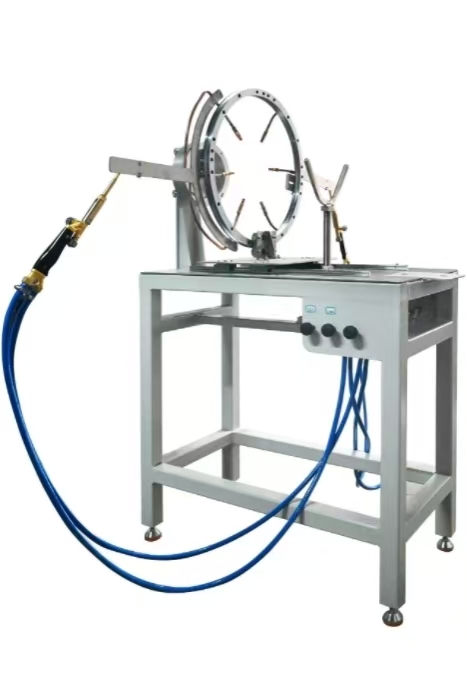

7、封管結構：采用圓形結構，每組火焰槍呈半圓形旋轉，左右兩組火嘴，每組為3個噴嘴，左右各1組，共2組；

8、旋轉方式：上下旋轉，火焰槍固定于圓形支架，可上下同步旋轉 130 度；

氫氧火焰溫度高達3000度。

9、氣氛和真空：具體單獨充保護氣體的接口和真空泵連接接口。

10、固定玻璃管夾具的支架與熔封火焰槍支架裝在同一個機架上，此為同一個 整體框架便于同步操作

11、機身可翻轉傾斜≥20 ° , 可密封長度超過1米的石英管；

12、高真空分子泵組，抽速≥80L/s，工作真空優于10-5 Pa 。

13、分子泵組采用一鍵控制啟停，內置可控復合全量程真空規，帶有電子排氣閥實現自動放氣；

14、主機左側選用國產品牌抽速≥2L/s機械式真空泵，真空泵接口與封管設備接口采用標準真空法蘭接口形式，與真空封管機即接即用，不需對接口再次改造；

15、機架上設有一個支撐點，用于支撐玻璃管和固定玻璃管，可左右移動；

16、尺寸：1505*915*1985mm

17、毛重：980Kg
