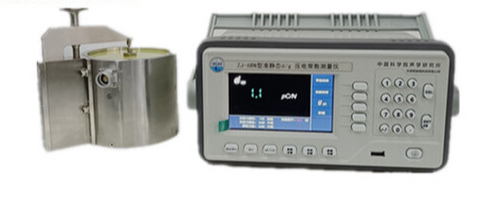

ZJ-7型精密壓電系數測試系統

目前我們國家對材料測試越來越重視，很多單位及科研院校對產品甄別出現很大問題，但是真正測試材料需要選擇一款精準可靠的測試產品，這樣對自己的測試成果及研究會帶來很大的作用,對我們的生產帶來極大的指導性作用。

關鍵詞:壓電,陶瓷材料,高分子

一、產品介紹：

ZJ-7型精密壓電系數測試系統是為測量壓電材料的d₃₃常數而設計的專用儀器，它可用來測量具有大壓電常數的壓電陶瓷，小壓電常數的壓電單晶及壓電高分子材料。此外，也可測量任意取向壓電單晶以及某些壓電器件的等效壓電d₃₃/d₁₅常數，儀器測量范圍寬，分辨率細，可靠性高，操作簡單，對試樣大小及形狀無特殊要求，圓片、圓環、圓管、方塊、長條、柱形及半球殼等均可測量，測量結果和極性在三位半數字面板表上直接顯示。

ZJ-7型壓電測試儀（準靜態d33/d31(+d15)測量儀）的d₃₃測量上限被擴大到4000pC/N，不僅可用來測量普通的壓電陶瓷材料，還可用來測量具有大壓電常數的新型壓電單晶的d₃₃常數，如PZN-PT91/9壓電單晶(d₃₃可達3000pC/N左右或更高)

ZJ-7型精密壓電系數測試系統帶有測量d₃₁壓電常數的配件，利用它可以測量徑向極化園管和長方棒形壓電元件的橫向壓電常數d₃₁。

ZJ-7型精密壓電系數測試系統如配合切向加力適配器（選配件）還可以測量壓電元件的切向壓電常數d₁₅ (d₁₅測量的量程、準確度和分辯率同d₃₃)。

本儀器是從事壓電材料及壓電元件生產、應用與研究部門的必備儀器。

二、主要應用領域：無損檢測超聲檢測，醫療超聲檢測，航空航天，石油天然器，汽車物聯網，海軍，工業，消費者程序等。

二、產品主要功能：

測量壓電材料的d₃₁常數

測量具有大壓電常數的壓電陶瓷

測量小壓電常數的壓電單晶及壓電高分子材料

測量任意取向壓電單晶以及某些壓電器件的等效壓電d’₃₃常數

測量壓電元件的切向壓電常數d₁₅

三、主要技術指標:

壓電轉換系數測試分辨率≤0.1pC/N；

電容測試分辨率≤1pF；

可數字顯示壓電系數測試的預緊力；

精密壓電系數測試儀的測試數據可以從系統軟件直接讀取，具備定時自動檢測壓電系數、記錄和生成報表功能；

精密壓電系數測試系統

壓電系數測量范圍：當10≤壓電系數d33≤1000 pC/N時，測量精度≤±2%±1 pC/N；當1≤壓電系數d33≤100 pC/N時，測量精度≤±2%±0.1pC/N；

具備樣品極化方向識別功能；

具備數字量化顯示預緊力的功能；

電容測量范圍≥10 pF到0.1μF，精度≤±2%±1 pF；

可測樣品尺寸：極化方向≥50mm，直徑≥130mm。

軟件功能：可以數據保存，輸出

設備重量：4KG

電源：220V
